MOS管邏輯門電路解析
電路構成與原理
MOS管邏輯門電路借助P型MOS管與N型MOS管的不同組合，能夠?qū)崿F(xiàn)諸如與門、或門、非門等多種邏輯操作。當輸入信號作用于MOS管柵極時，柵極與源極間的電壓會調控管內電場，進而改變其導通狀態。依據MOS管導通與否的不同組合，便能達成各類邏輯門的功能。
電路特點
高集成度：MOS管邏輯門電路性能可靠，體積小巧，便于進行集成化設計，能夠有效滿足現代電子設備對小型化、高密度電路的需求，可大幅提高電路系統的集成度與復雜度，拓展設備功能。
低功耗：得益于MOS管獨特的導通特性和控制機制，該電路功耗處于較低水平。在數字系統運行過程中，低功耗特性有助于減少散熱問題，提升系統穩定性與可靠性，降低能源消耗，延長設備使用壽命，尤其適用于對功耗敏感的便攜式電子設備及大規模數字集成電路。
快速響應：MOS管邏輯門電路具備快速響應能力，能夠契合高速數字系統的工作節奏。在高頻信號處理場景下，其迅速的響應特性可確保信號的高效傳遞與處理，保障數字系統實時、準確地完成復雜運算與邏輯判斷，從而提升整體性能表現。
與非門工作原理

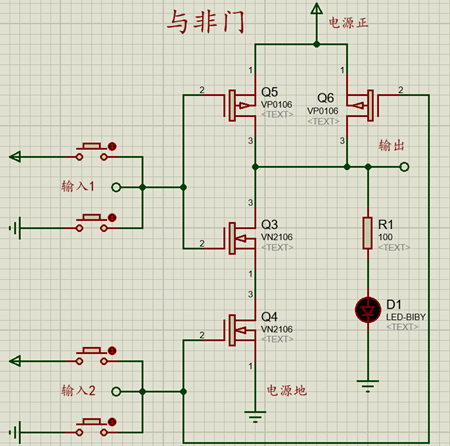

與非門擁有兩個或多個輸入端及一個輸出端，其邏輯功能與與門相反。

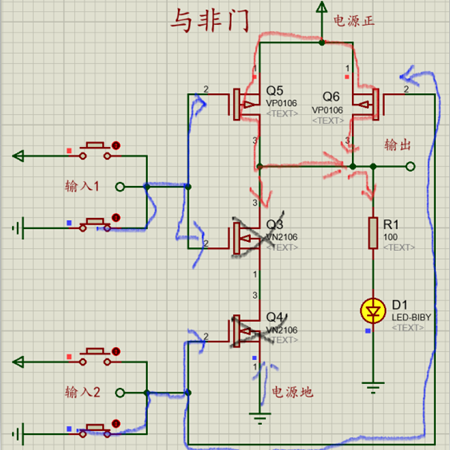

具體表現為：當所有輸入端均為正（高電平）時，輸出端為負（低電平），此時LED燈兩端無電流電壓，無法點亮；

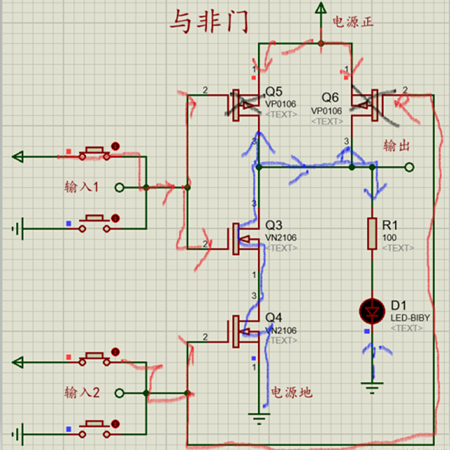

若所有輸入端為負（低電平），輸出端則為正（高電平），電流電壓經上管（兩個PNP型MOS管，低電壓導通）流向輸出端，再經限流電阻至LED燈，燈兩端產生電流電壓差，LED燈亮起；

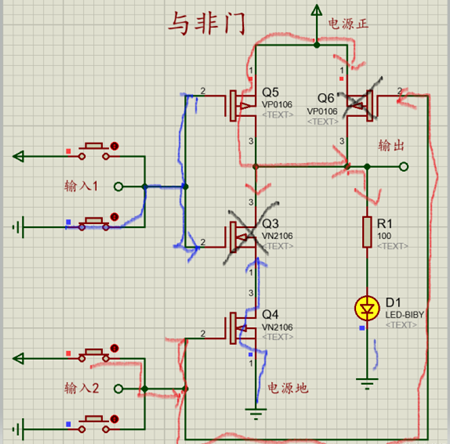

當輸入端1接地（低電平）時，輸出端呈正（高電平），電流電壓經左側PNP型MOS管至輸出端，經限流電阻至LED燈，使其點亮；

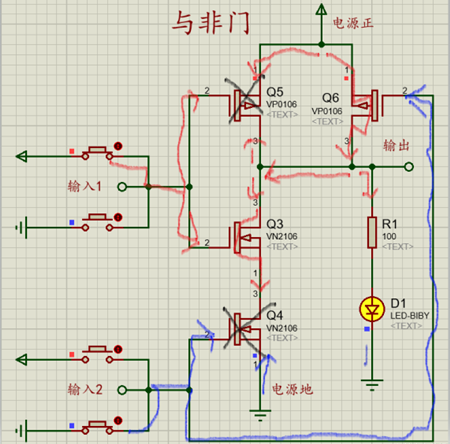

同理，輸入端2接地（低電平）時，輸出端同樣為正（高電平），電流經右側PNP型MOS管、限流電阻至LED燈，點亮燈泡。
