繼電器線圈并聯續流二極管的作用分析與原理
繼電器線圈并聯續流二極管的作用分析與原理
在繼電器驅動電路中，常見的一種保護措施是在繼電器線圈兩端反向并聯一個二極管（通常稱為續流二極管或反激二極管）。這一設計對于確保電路穩定運行、延長繼電器及相關元件壽命至關重要。其作用原理分析如下：
1. 必要性：電感特性引發的潛在風險
繼電器線圈本質上是感性元件（電感），其核心特性在于電感中的電流不能瞬間突變（遵循楞次定律）。當驅動電路斷開（例如控制三極管由導通變?yōu)榻刂梗?，線圈電流被迫減小。此時，為維持原有電流方向，線圈會感應產生一個高電壓（即反向電動勢或感應電壓尖峰）。這個尖峰電壓的正極性將出現在驅動管原先連接電源正極的一端（三極管集電極）。
2. 未加保護時的危害
若無保護措施，這個高幅值的感應電壓尖峰將帶來多重危害：
擊穿驅動元件： 該尖峰電壓直接加在控制線圈通斷的半導體開關器件（如三極管、MOSFET）兩端，極易超出其最大耐受電壓（V<sub>CE(max)</sub> 或 V<sub>DS(max)</sub>），導致器件永久性損壞或性能退化。
干擾電源系統： 尖峰電壓通過電源回路傳導，可能引起整個系統電源電壓的瞬時波動，干擾其他敏感電路的正常工作。
電磁干擾（EMI）： 能量以火花形式瞬間釋放，產生強烈的電磁輻射干擾。
觸點損壞： 對于帶機械觸點的器件（如繼電器本身或機械開關），長期承受此沖擊會加速觸點氧化或熔蝕。
3. 續流二極管的工作原理
在線圈兩端反向并聯一個二極管（陰極接電源正極側，陽極接驅動器輸出側）可有效解決上述問題：
導通通路： 當驅動器斷開瞬間，線圈產生的感應電動勢會使二極管陽極電位高于陰極電位（相對于線圈斷電前的狀態），此時續流二極管立即正向?qū)ā?/div>
能量泄放： 二極管為線圈中存儲的磁場能量（1/2 * L * I²）提供了一個低阻抗的泄放回路。電流得以通過該回路持續流動（續流），直至電感能量以熱能形式在回路電阻（主要是線圈內阻）中消耗殆盡。
電壓鉗制： 二極管導通后，其兩端壓降被鉗位在其正向?qū)▔航担╒F，通常約0.7V）附近。因此，加在驅動開關器件（如三極管）兩端的電壓峰值被限制在 VCC + VF 的范圍內（VCC為電源電壓），遠低于可能損壞器件的危險水平。同時，電源線上的電壓也被有效鉗制，避免了系統干擾。
4. 典型電路示例與驗證

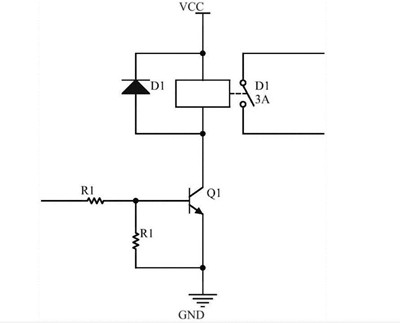

下圖展示了一個典型的NPN三極管驅動繼電器的電路，其中D1即為關鍵的續流二極管：
工作狀態： 當輸入信號為高電平時，三極管飽和導通，線圈得電，繼電器吸合。此時續流二極管D1因反向偏置而截止。
保護狀態： 當輸入信號變?yōu)榈碗娖綍r，三極管截止，線圈失電。線圈感應出的反向電動勢令D1正向?qū)?，形成續流回路，保護三極管和電源。
驗證： 使用示波器觀測三極管集電極電壓（驅動點）波形清晰可見其效果：不加D1時，關斷瞬間會產生一個遠超VCC（可達2倍VCC以上）的尖銳高壓脈沖；并聯D1后，該高壓尖峰消失，電壓被平滑地鉗制在安全范圍內（約VCC + 0.7V）。
