貼片電阻的封裝尺寸具有標準化的表示體系，主要涵蓋以下兩種尺寸代碼：
EIA 代碼 ：以 4 位數字呈現，前兩位與后兩位數字分別對應電阻的長度和寬度，單位是英寸。例如，廣泛應用的 0603 封裝，即采用英制代碼進行標識。
米制代碼 ：同樣由 4 位數字構成，單位為毫米，為貼片電阻的尺寸標注提供了另一種計量方式。
在實際的電路布局中，貼片電阻之間以及與其他元器件之間的最小間距應控制在 0.065 - 0.4 毫米范圍內。同時，貼片電阻與 PCB 或基板邊緣保持的最小距離建議在 0.1 - 0.3 毫米之間。

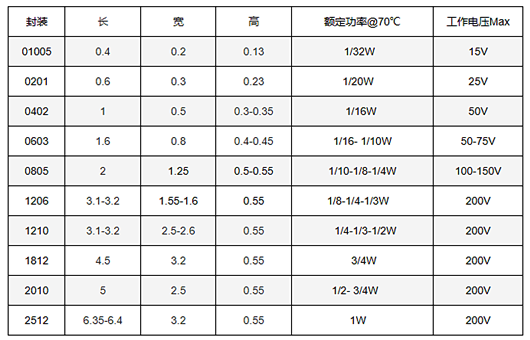

以下為常用貼片電阻的封裝尺寸、額定功率及工作電壓的關聯概況：
零件規格
外形尺寸標準化 ：目前，SMT（表面貼裝技術）的發展促使行業形成了一套標準零件系列，各零件供應商均依據此標準進行生產制造。這些標準零件的尺寸規格存在英制與公制兩種表示方法，英制表示法包括 1206、0805、0603、0402 等；對應的公制表示法則為 3216、2125、1608、1005 等。具體尺寸含義如下：
長度（L）為 1.2 英寸（換算為 3.2 毫米）、寬度（W）為 0.6 英寸（即 1.6 毫米）；
長度（L）為 0.8 英寸（相當于 2.0 毫米）、寬度（W）為 0.5 英寸（1.25 毫米）；
長度（L）為 0.6 英寸（1.6 毫米）、寬度（W）為 0.3 英寸（0.8 毫米）；
長度（L）為 0.4 英寸（1.0 毫米）、寬度（W）為 0.2 英寸（0.5 毫米）。
注：L 代表長度，W 表示寬度，英寸與毫米的換算關系為 1 英寸 = 25.4 毫米。
厚度差異性 ：需要指出的是，上述內容未涉及零件的厚度，由于不同零件在厚度方面存在差異，因此在生產環節應以實際測量數據為依據。
適用范圍側重 ：上述介紹主要聚焦于電子產品中用量居首的電阻（排阻）和電容（排容）。對于電感、二極管、晶體管等其他元器件，因用量相對較少且形狀各異，其相關標準有所不同。
微型化發展趨勢 ：隨著 SMT 技術的持續進步以及電子產品集成度的不斷提高，標準零件正朝著微型化方向發展。時至今日，最小的標準零件封裝規格已達到 0201。
貼片電阻絲印與阻值表示法
小封裝電阻的特殊情況 ：對于 0402 及以下封裝的電阻，由于體積過于微小，通常不會進行絲印標識。

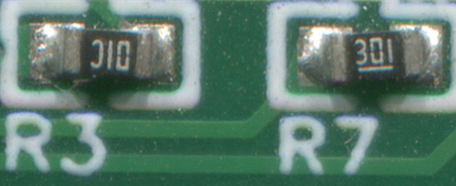

0603 封裝電阻標識示例 ：以 0603 封裝的貼片電阻為例，其標識方式如下：“301” 代表阻值為 300 歐姆，“橫線” 表示將數字置于下方。對于 01C 這樣的標識，是由于 0603 封裝空間有限，無法容納完整的 4 位代碼，因而采用代號表示法。
三位數（E - 24 系列）表示法 ：由三位數字組成，前兩位為有效數字，第三位數字表示有效數字后所跟 0 的個數。例如，“102” 中，“10” 是有效數字，“2” 表示在有效數字后添加 2 個 0，組合起來即為 1000 歐姆。
四位數（E - 96 系列）表示法 ：采用四位數字表示，前三位是有效數字，第四位數字表明有效數字后 0 的個數。以 “1001” 為例，“100” 為有效數字，第四位的 “1” 代表在有效數字后添加 1 個 0，組合結果同樣是 1000 歐姆。
小數點表示法 ：在表示小數點時，采用 “R” 來代替。例如 “R100”，其代表的阻值為 100 毫歐姆或 0.1 歐姆。
貼片電阻的耐壓特性
在一般 24V 或以下的低壓電路環境中，耐壓因素可以暫不考慮，主要關注功率是否滿足要求即可。然而，當電路電壓超過 124V，或者處于對市電進行采樣的電路場景下，若電阻的耐壓值不足，可采取以下兩種措施：
電阻串聯方式 ：以市電整流后的電壓為 310V 為例，對于耐壓 100V 的電阻，至少需要 3 只進行串聯；而耐壓 200V 的電阻，則至少需要 2 只串聯，以此來提升整體的耐壓性能。
高耐壓電阻選用考量 ：雖然高耐壓電阻是另一種解決方案，但通常其價格較為昂貴。在多數設計案例中，為了控制成本，更多地傾向于采用串聯電阻的方式來實現耐壓要求。
貼片電阻的功率特性
不同電路場景下的功率考量 ：在信號電路或低壓電路中，若電流處于毫安級別，此時可不必過分關注電阻的功率。然而，在采樣電路和電源電路中運用的電阻，就必須留意其功率參數，按照歐姆定律進行精準計算，即通過電阻上的電壓與電流的乘積，或者電壓的平方除以電阻的阻值來確定功率。

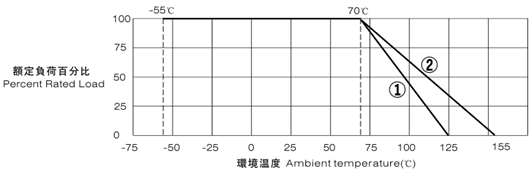

溫度對功率承受能力的影響 ：從相關數據可以看出，當溫度超過 70 度后，貼片電阻能夠承受的功率會急劇下降。因此，在密閉且高溫的環境下，必須對電阻的功率情況進行嚴密監測。
電阻的精度等級
貼片電阻存在多種誤差情況，其精度等級代號如下：
B 代表 ±0.1%
C 代表 ±0.25%
D 代表 ±0.5%
F 代表 ±1%
G 代表 ±2%
J 代表 ±5%
K 代表 ±10%
在當前的設計實踐中，通常選用 1% 精度的電阻，而 5% 精度的電阻已逐漸被淘汰。在電路設計中，若遇到需要 1% 以上精度電阻的情況，除了關注精度等級外，還應考慮電阻的溫漂特性，以確保電路的穩定性和可靠性。
