二極管整流原理是一種至關重要的基礎應用，其核心在于利用二極管單向?qū)щ娞匦?，實現交流電信號向直流電信號的轉化。這一過程對于各類電子設備的正常運行以及電力系統的高效運作有著不可忽視的作用。二極管整流電路主要分為半波整流與全波整流兩種類型。

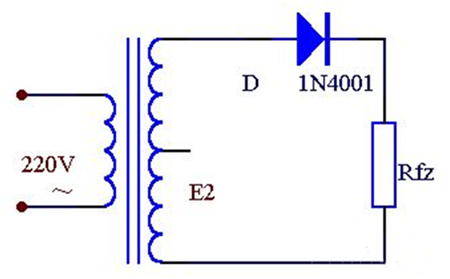

一、半波整流電路
半波整流電路主要利用交流信號的正半周或負半周，借助單一二極管完成交流信號向直流信號的轉化。當輸入信號處于正半周時，二極管處于正向?qū)顟B(tài)；而當輸入信號處于負半周時，二極管則處于反向截止狀態。這一過程使得僅有正半周信號得以保留，負半周信號被有效過濾，從而實現半波整流功能。然而，半波整流電路存在一定局限性，由于其僅利用交流信號的部分波形，導致輸出直流信號的波動較大，且能量利用率相對較低。

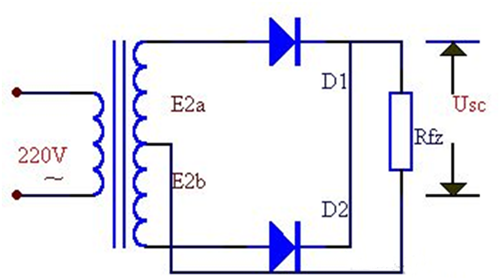

二、全波整流電路
全波整流電路則充分利用交流信號的全部波形，通過兩個二極管的交替導通實現交流信號向直流信號的高效轉化。輸入信號正半周時，D?二極管正向?qū)?；輸入信號負半周時，D?二極管反向?qū)?。這種設計使得正負半周信號均能被有效保留與利用，從而實現全波整流。相比于半波整流電路，全波整流電路能夠輸出更為平滑穩定的直流信號，同時提高了電能的利用率，但其電路結構相對復雜，對元件的性能要求也更高。

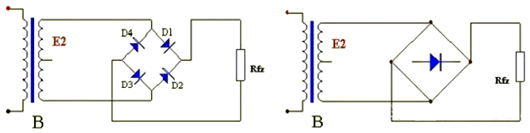

三、橋式整流電路
橋式整流電路是實際應用中廣泛采用的一種整流電路形式。其巧妙地采用四只二極管構成“橋”式結構。當交流信號輸入時，正半周由兩只二極管導通形成回路，負半周則由另外兩只二極管導通形成回路，從而實現對交流信號的全波整流。橋式整流電路在保持全波整流電路優點的同時，克服了傳統全波整流電路中變壓器利用率不高等問題，且具有結構緊湊、輸出電流較大等優勢，尤其適用于需要較大電流輸出的設備中。
四、整流電路基本元件及其作用
電源變壓器（整流變壓器）：這一關鍵元件負責將常見的市電電壓（如 380V、220V 等）轉換為整流電路所需的輸出電壓水平。通過電磁感應原理，變壓器能夠根據原副線圈的匝數比精確調整電壓大小，為后續的整流過程提供合適的電壓基礎。
二極管整流元件：二極管作為核心的整流元件，其單向?qū)щ娦允菍崿F(xiàn)整流的關鍵。在電路中，二極管能夠?qū)⒔蛔冸娏鬓D(zhuǎn)變?yōu)閱我环较虻碾娏?，盡管這種電流在初始階段仍帶有明顯的脈動特性，但它為后續的濾波處理奠定了基礎。
濾波元件：整流后的單方向電流或電壓往往含有豐富的交流分量，呈現出脈動電流或脈動電壓的特性。濾波元件的主要任務就是去除這些交流分量，使輸出的直流信號更加平滑穩定，滿足電子設備對穩定直流電源的需求。常見的濾波元件包括電容器、電感器等，它們通過不同的儲能原理和電路特性，對脈動信號進行平滑處理。
