在開關電源和電機驅動等領域，MOS 管憑借高效的開關速度和低導通電阻成為核心器件。然而，在高頻、大電流的工作環境下，峰值電壓的出現成為影響系統穩定性與設備安全的重要問題。本文深入剖析了 MOS 管峰值電壓產生的原因、對電路的不良影響以及有效的保護措施。
一、MOS 管峰值電壓產生的原因
寄生電容的影響
MOS 管工作時存在內部寄生電容，包括柵源電容（Cgs）和漏源電容（Cds）。在開關過程中，這些寄生電容的充放電行為會導致電壓波動。當 MOS 管從導通轉為截止時，寄生電容電荷迅速釋放，引起漏極瞬時電壓上升。其中，Cgs 在斷電瞬間可能未完全放電，造成柵電壓和漏電壓波動；而 Cds 在關斷時，由于漏源電流迅速減小，其電荷迅速釋放，進一步增加電壓尖峰的發生風險。
電感效應
電路中的導線、器件本身或 MOS 管周圍的元件會產生寄生電感。隨著電流變化率（di/dt）的變化，較大的電感會在關斷 MOS 管時導致電感兩端產生很大的壓降，疊加在漏極電壓上形成峰值電壓。特別地，寄生源極電感（Ls）在關斷時會產生反向峰值電壓，疊加在漏極電壓上，增大峰值電壓幅度。
驅動電路不當
若驅動電路無法對寄生電容快速充放電，會導致柵極電壓不穩定，進而影響漏極電壓。這種情況常見于驅動電流不足或驅動響應速度不夠快的電路中，容易導致斷電時電壓尖峰增大。
負載電流突然變化
當 MOS 管從導通狀態變?yōu)榻刂範顟B(tài)時，負載電流迅速下降。如果電流變化過快，電感和寄生電容相互作用，可能引起較大的電壓波動，形成峰值電壓。
電源和接地電纜阻抗
在高頻下，電源和接地電纜阻抗可能較高。這些阻抗在 MOS 管快速關斷時會導致電壓波動，產生峰值電壓。在高功率情況下，電源和接地阻抗對峰值電壓的影響尤為顯著。
二、峰值電壓對電路和系統性能的負面影響
器件損壞
過高的峰值電壓會使 MOS 管承受超過額定值的電壓，導致過載、過熱，甚至柵氧化層塌陷。這些問題不僅會縮短 MOS 管的壽命，還可能對其造成直接損壞。
系統性能下降
峰值電壓會引起系統輸出電壓波動，給系統帶來電磁干擾（EMI）和噪聲等問題，降低工作效率和可靠性。對于穩定性要求較高的應用，如精密控制和通信系統，其影響更為嚴重。
復雜的驅動電路設計
為了抑制峰值電壓，設計人員往往需要采取額外措施，如并聯電阻器、電容器或保護二極管等組件，這增加了電路復雜性和成本。
三、降低 MOS 管峰值電壓影響的措施
電路布局優化
良好的 PCB 設計可以有效降低寄生電感和電容對峰值電壓的影響。正確的布線能夠縮短電源與地之間的距離，適當增加去耦電容可以有效降低關鍵路徑寄生電感和峰值電壓幅值，從而進一步抑制電壓波動。
軟開關技術
軟開關技術允許以零或接近零電壓開關頻率進行開關，并引入諧振電容。該技術減少了開關期間的電壓和電流變化，從而減少了峰值電壓的出現，特別適合高頻電路。
加吸收電路
在 MOS 管的漏極和源極之間并聯一個電阻和一個電容，構成吸收電路。這種電路可以有效耗散反向峰值電壓的能量，降低峰值電壓幅值。不過，需要選擇適當?shù)碾娮韬碗娙葜?，以避免對電路其他部分產生負面影響。
選擇合適的 MOS 管
通過選擇具有較高耐壓的 MOS 管，可以降低電壓尖峰的可能性。同時，還應關注 MOS 管的閾值電壓、最大漏極電流等參數，以確保其在運行環境中的穩定性。
優化 MOS 管驅動電路設計
保證驅動電流充足且響應速度快，在開關 MOS 管時，寄生電容能夠快速充放電，防止柵極電壓波動過大，從而抑制峰值電壓。
綜上所述，MOS 管的峰值電壓問題是高頻電路中常見且嚴重的現象。若處理不當，可能會帶來較大的負面影響。通過采用優化電路布局、軟開關技術、峰值電壓吸收電路等保護措施，并結合實際應用場景分析峰值電壓的原因，可以有效抑制其帶來的問題。隨著電力電子技術的不斷發展，峰值電壓保護技術也在不斷進步。更高效的 MOS 管、更先進的半導體材料和智能驅動設計，為電路峰值電壓抑制提供了更全面的解決方案，有助于保障電子設備的穩定運行和可靠性能。

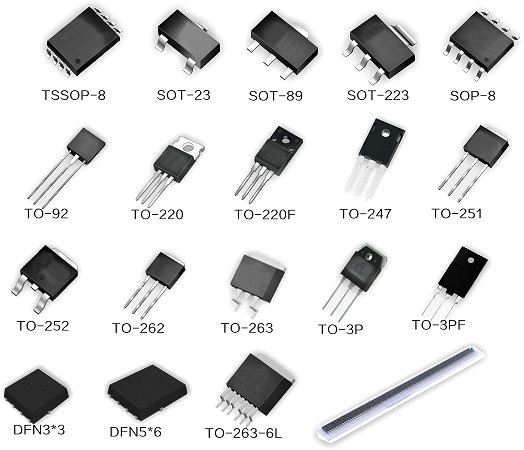

〈烜芯微/XXW〉專業制造二極管，三極管，MOS管，橋堆等，20年，工廠直銷省20%，上萬家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以直接聯系下方的聯系號碼或加QQ/微信，由我們的銷售經理給您精準的報價以及產品介紹
