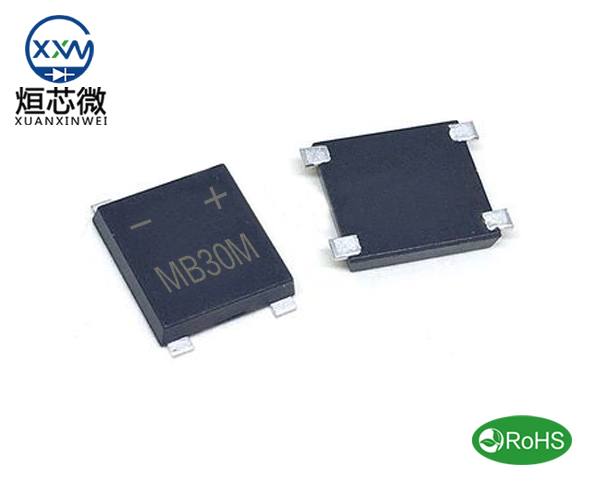

整流橋作為將交流電（AC）轉換為直流電（DC）的關鍵元件，在適配器、充電器等眾多功率器件及電子產品中廣泛應用。其核心作用在于把輸入的交流電轉變?yōu)橹绷麟?，而輸出電壓受多種因素綜合影響，下面進行詳細剖析。
一、整流橋基本原理闡述
整流橋常規構造是四個二極管巧妙排列組合。二極管單向?qū)щ姷奶匦源_保電流僅能向一個方向流動，進而使輸出電流呈現直流電形態。需要指出的是，整流電壓依據交流電峰值電壓來計算，所以輸出電壓值和輸入的有效值存在差異，這是理解整流橋輸出電壓的基礎前提。
二、半波與全波整流對比
半波整流 ：半波整流僅利用交流電的正半波，負半波則被完全切除，這就導致輸出電壓大約只有輸入電壓的一半。以 220V 交流輸入為例，半波整流后的峰值電壓大概在 110V 左右。該方法雖簡單易行，但因只使用交流電流的正向部分，效率相對低下，通常只適用于對效率要求不高的特定場景。
全波整流 ：全波整流顯著優勢在于能充分利用交流電的正負半周，由此產生更高且更為穩定的輸出電壓。其峰值電壓計算方式為交流電壓有效值乘以√2，即 220V×√2≈311V。正因如此，全波整流在效率以及輸出電壓穩定性方面表現出色，適用于眾多對電壓穩定性與輸出幅度有較高要求的電子電路中。
三、橋式整流器工作原理精解
橋式整流器作為典型的全波整流電路架構，由四個二極管構成，借助正負半波雙向整流來轉化 220V 交流電流。從理論層面來看，橋式整流器的峰值輸出電壓應為 311V。然而，實際應用中二極管的正向壓降不可忽略。每個二極管導通時會產生大約 0.7V 的正向壓降，而橋式整流電路里電流需要流經兩組二極管，所以實際輸出電壓會比理論峰值低一些，像理論 311V 的電壓，實際會因二極管壓降損失約 1.4V 左右。
四、直流電壓波動因素
整流橋后續通常會搭配濾波電容，濾波電容主要使命是削弱紋波成分，讓輸出直流電壓更加平滑。不過，即便接入濾波電容，輸出電壓也難以做到絕對平穩，往往會稍低于理論計算值。濾波電容的容量大小以及質量優劣，對整流后電壓的平滑程度起著關鍵作用，進而影響輸出電壓的實際效果。
五、負載效應對輸出電壓的影響
負載是左右整流橋輸出電壓的關鍵要素之一。當負載接入電路后，電流從電源流出，這會導致輸出電壓出現一定程度的下降。隨著負載不斷增大，輸出電壓的幅度也會隨之減小，畢竟負載功耗的增加會使電壓分配發生變化。所以，在設計整流電路階段，務必要結合實際負載情況，精準調整整流橋的輸出參數，以契合不同使用場景下的電壓需求。
六、實際應用中的輸出電壓范圍
綜合實際應用考量，整流橋的輸出電壓往往略低于理論值。一方面受限于二極管壓降，另一方面濾波電容的效應也會帶來影響。通常情況下，實際輸出電壓會比理論峰值 311V 低一些，一般處于 308V 至 310V 這個區間范圍內。這個實際輸出電壓區間是多數整流橋在常規工作條件下，綜合各方面因素后的典型表現。
