mos管反相器詳解,mos管反相器工作原理介紹
MOS管反相器解析
一、MOS管反相器概述
MOS管反相器是一種利用柵極電壓調控源極與漏極導電狀態的關鍵電子元件,具備實現信號反相輸出的核心功能,在數字電路領域應用廣泛。
二、工作原理精析
MOS管反相器主要基于N溝道增強型MOS管構建。當柵極電壓處于高電平狀態時,MOS管截止,此時源極和漏極之間呈現高阻態,基本不導電;而當柵極電壓切換至低電平時,MOS管導通,源極與漏極之間形成低電阻導電通道。憑借這種典型的開關特性,MOS管能夠高效地充當反相器角色,精準地將輸入信號轉換為反相信號進行輸出。

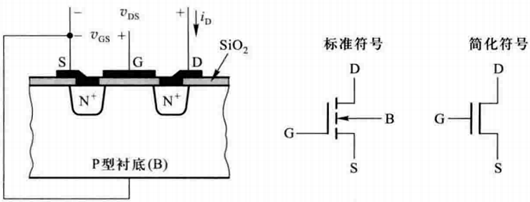

從結構上看,NMOS管是在P型襯底上構建兩個摻雜N型區,分別形成源極S和漏極D,位于二者之間的電極即為柵極G,柵極與襯底由SiO?絕緣層實現可靠隔離。
mos管反相器

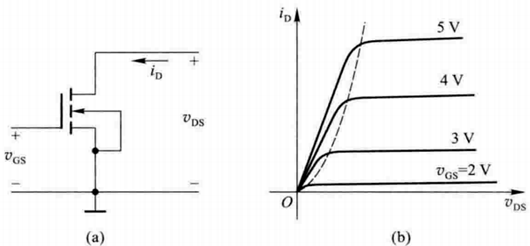

其輸出特性曲線(采用共源極接法)涵蓋三個關鍵工作區域:截止區、可變電阻區以及飽和區。
mos管反相器
當Vgs超過閾值電壓Vgs(th)時,曲線可進一步細分為兩部分:虛線左側為可變電阻區,此時在固定Vgs條件下,id與Vds的比值近似保持恒定;虛線右側則為飽和區,漏極電流id的大小主要受Vgs支配,與Vds關聯性較弱。
三、反相器構建與電路設計

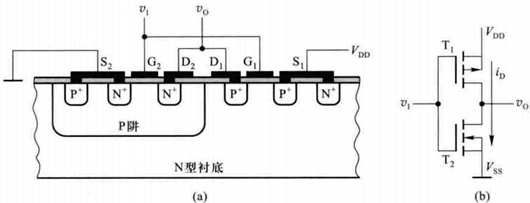

典型的反相器結構由一個PMOS管與一個NMOS管拼接組合而成。具體工作狀態如下:當輸入電壓v=1時,T1管(PMOS)截止,T2管(NMOS)導通,此時輸出電壓vo=0;而當輸入電壓v=0時,T1管導通,T2管截止,輸出電壓vo=1。
mos管反相器
在實際電路設計中,CMOS反相器是最為常見的一種形式,它由P溝道MOS管和N溝道MOS管協同構成。當輸入信號為高電平時,P溝道MOS管因柵極電壓低于源極電壓而截止,同時N溝道MOS管因柵極電壓高于源極電壓而導通,使得輸出端呈現低電平;反之,當輸入信號為低電平時,P溝道MOS管導通,N溝道MOS管截止,輸出端則處于高電平狀態。通過這種方式,CMOS反相器實現了輸入信號高低電平與輸出信號高低電平的精準反相轉換,為數字電路的邏輯運算與信號處理提供了基礎且關鍵的功能單元。
