PWM驅動H橋工作原理精解
在現代電機控制領域，PWM（脈寬調制）技術與H橋電路的結合應用極為廣泛。以下是關于PWM驅動H橋工作原理的詳細解析，內容嚴謹專業，適用于官網發布。
一、PWM控制與H橋電路概述
PWM信號經微控制器輸出，通過驅動電路放大后，精準控制H橋電路中的功率管開關狀態，實現對電機轉速和方向的高效調節。H橋電路由四個開關元件（常見為MOS管或晶體管）構成，分為兩組，分別掌控電機正轉與反轉。一組導通時，另一組切斷，以此切換電機轉動方向。
二、PWM信號特性及其作用機制
PWM信號為數字信號，由高、低電平組成，其占空比（高電平持續時間與周期之比）決定了輸出電壓大小。在H橋電路中，PWM信號連接至兩個輸入端，控制開關通斷。調整占空比，可改變電機兩端平均電壓，實現對電機轉速的精準控制。高電平時間越長，電機平均電壓越高，轉速隨之提升；低電平時，相應開關斷開，電機減速或停止。

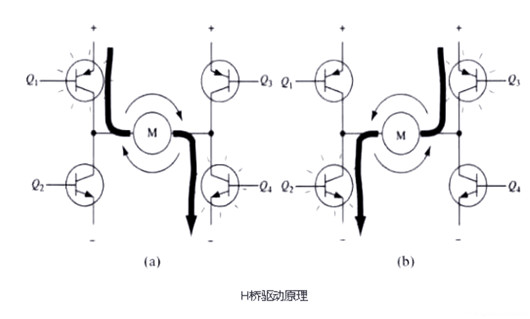

三、H橋電路結構與功能細節
H橋電路因其形狀類似字母H而得名，四個開關組成H的四條垂直腿，電機位于橫杠位置。這四個開關通常為兩個MOSFET和兩個二極管，或四個三極管。通過控制這四個開關的通斷，可調節電機電流的大小與方向。占空比較小時，開關器件低頻工作，電流變化緩慢；占空比較大時，器件高頻工作，電流變化急劇。在H橋PWM驅動電路中，電流波形近似方波。高電平時，電流經一個MOSFET和一個二極管流入電機；低電平時，電流經另一個MOSFET和二極管流出電機。
四、PWM信號對電機轉速和扭矩的控制原理
調節PWM信號占空比，可精確控制電機電流波形的大小和方向，進而實現對電機轉速和扭矩的精準控制。占空比較小，電流波形峰值較小，電機轉速較慢；占空比較大，峰值較大，轉速加快。H橋電路允許通過改變PWM信號頻率來調節電流波形變化速度，使其在不同負載和工作環境下更具靈活性。
五、實際應用中的驅動電路設計要點
（一）單片機與驅動芯片的協同應用
單片機雖能輸出直流信號，但驅動能力有限，通常作為驅動信號源，通過驅動芯片控制大功率管（如MOS管），產生大電流驅動電機。占空比大小經驅動芯片調節，控制加在電機上的平均電壓，實現轉速調節。
（二）H橋驅動電路構建與驅動芯片選型

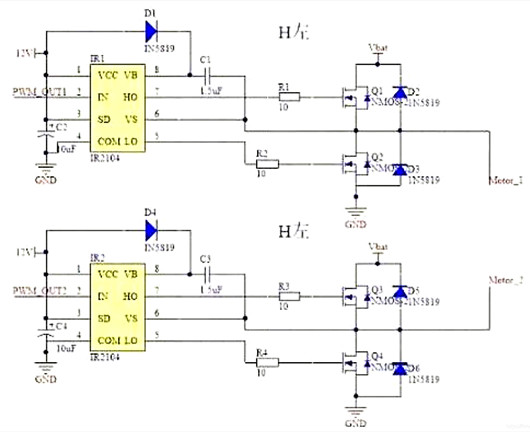

電機驅動常采用N溝道MOSFET構建H橋驅動電路。H橋是典型直流電機控制電路，要使電機運轉，需使對角線開關導通，通過電流方向變化控制電機正反轉。實際驅動電路中，常用硬件電路控制開關。電機驅動板主要采用兩種驅動芯片：全橋驅動HIP4082和半橋驅動IR2104。半橋電路由兩個MOS管組成，全橋電路由四個MOS管組成。IR2104半橋驅動芯片可驅動高端和低端兩個N溝道MOSFET，提供較大柵極驅動電流，具備硬件死區、防同臂導通功能。兩片IR2104可組成完整直流電機H橋驅動電路，其成本低、功能完善，雖輸出功率較HIP4082低，但應用廣泛。
（三）隔離措施的重要性
驅動電路可能產生較大回灌電流，為避免影響單片機，建議采用隔離芯片隔離。隔離芯片如2801等，常作控制總線驅動器，可提升驅動能力，滿足條件后實現數據單向傳輸，確保單片機信號能驅動芯片，反之則不能，有效保護單片機。
