電路端接電阻方式,端接電阻的作用介紹
阻抗匹配作為保障信號完整性的核心技術之一，而電阻端接則是實現阻抗匹配的關鍵手段。本文深入探討常見的電阻端接方式，剖析其原理、優缺點及適用場景，為電子工程師在實際電路設計中提供技術參考。
阻抗匹配作為保障信號完整性的核心技術之一，而電阻端接則是實現阻抗匹配的關鍵手段。本文深入探討常見的電阻端接方式，剖析其原理、優缺點及適用場景，為電子工程師在實際電路設計中提供技術參考。

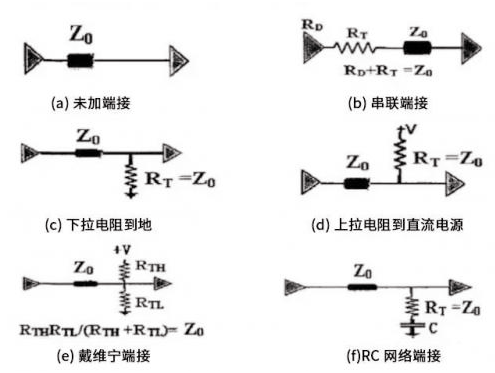

一、串聯端接：簡便高效的信號傳輸優化方案

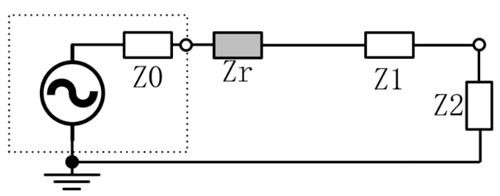

串聯端接是一種簡單而直接的阻抗匹配方法，其核心思想是在發送端輸出端串聯一個電阻，使得輸出阻抗與電阻的總值等于傳輸線的特征阻抗。通過這種方式，能夠?qū)崿F(xiàn)阻抗匹配，有效減少信號反射，提升信號傳輸質量。然而，這種方式也存在一定的局限性。在高速電路中，串聯電阻會影響信號的上升時間，可能導致信號失真等問題。此外，由于電阻的分壓作用，發送端的輸出幅度會有所降低，這在對信號幅度要求較高的應用場景中需要特別關注。
為了充分發揮串聯端接的優勢，建議將電阻盡量靠近發送端放置，以確保阻抗匹配效果。這種端接方式適用于對信號幅度要求相對不高、信號傳輸速率中等的電路場景，如一些低速的通信接口電路、簡單的數字信號傳輸線路等。
二、并聯端接：接收端阻抗優化的實用策略

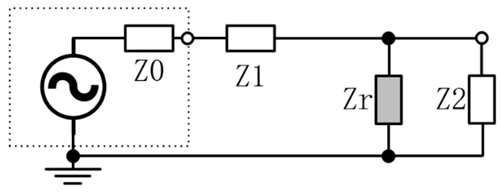

當接收端的輸入阻抗較大時，并聯端接成為一種有效的阻抗匹配解決方案。具體做法是在接收端并聯一個電阻到地或電源，使得接收端的等效阻抗等于傳輸線的特征阻抗。這種端接方式簡單易行，能夠快速實現阻抗匹配，提升信號接收質量。
然而，并聯端接的缺點是會消耗一定的直流功率，這在對功耗敏感的設備中需要謹慎考慮。同時，在上拉或下拉的情況下，雖然能夠分別提高驅動能力和對電流的吸收能力，但也會對電路的直流功耗產生影響。并聯端接適用于接收端輸入阻抗較高、對功耗要求相對不嚴苛的電路場景，如一些中低速的數字信號接收端口、簡單的控制信號傳輸線路等。
三、戴維寧端接：總線應用中的均衡之選
戴維寧端接是一種結合了上拉電阻和下拉電阻的端接方式，通過合理配置電阻參數，形成一個等效阻抗等于傳輸線特征阻抗的端接電路。其顯著優點在于上拉和下拉電阻能夠共同有效吸收反射信號，提升信號傳輸?shù)姆€(wěn)定性。此外，在電路無信號時，還能為電路提供直流電平，這對于總線應用中的信號初始化和狀態保持具有重要意義。
然而，由于電阻的存在，戴維寧端接方式的直流功耗相對較大，這在一定程度上限制了其在功耗敏感型設備中的應用。盡管如此，在對信號完整性和可靠性要求較高、且對功耗要求相對寬松的總線應用中，如工業控制總線、汽車電子總線等，戴維寧端接仍然是一個理想的選擇。
四、RC 網絡端接：并聯端接的升級優化方案
RC 網絡端接在并聯端接的基礎上進行了改進，通過在并聯到地的電阻下方增加一個電容，實現了直流隔離，有效減小了直流功耗。同時，RC 網絡仍然能夠保持與并聯端接相似的反射減小效果，保障信號傳輸質量。然而，RC 網絡的時間常數會對信號的上升時間產生影響，這在高速電路中需要特別注意。
在高速電路中使用 RC 網絡端接時，必須通過精確計算，合理選擇電阻和電容的參數，以確保信號的上升時間滿足系統要求。RC 網絡端接適用于對信號完整性要求較高、同時對功耗有一定限制的高速電路場景，如高速通信接口、高頻信號傳輸線路等。
五、端接電阻的作用與 PCB 設計要點
在電路設計中，阻抗不連續是導致信號反射、上沖下沖、振鈴等信號失真問題的主要原因，嚴重影響信號質量。因此，阻抗匹配成為電路設計中至關重要的考慮因素。對 PCB 走線進行阻抗控制是硬件工程師的基本技能之一，但僅僅關注走線阻抗是遠遠不夠的。實際電路由發送端、連線和接收端共同組成，要實現整個鏈路的阻抗一致性，端接技術的應用就顯得尤為重要。
在 PCB 設計過程中，除了對走線進行精細的阻抗控制外，還需要綜合考慮發送端和接收端的阻抗特性，通過合理選擇端接方式進行阻抗匹配。這不僅能有效減少信號反射，提升信號完整性，還能降低系統功耗，提高電路的可靠性和穩定性。
六、總結
電阻端接技術作為實現電路阻抗匹配的關鍵手段，在現代電子電路設計中發揮著重要作用。串聯端接、并聯端接、戴維寧端接和 RC 網絡端接等常見的端接方式各有優缺點，適用于不同的應用場景。電子工程師在實際設計中，應根據電路的具體需求，如信號傳輸速率、功耗要求、接收端輸入阻抗等，合理選擇端接方式，并進行精細化的參數配置，以實現最佳的信號完整性、功耗控制和系統可靠性。
