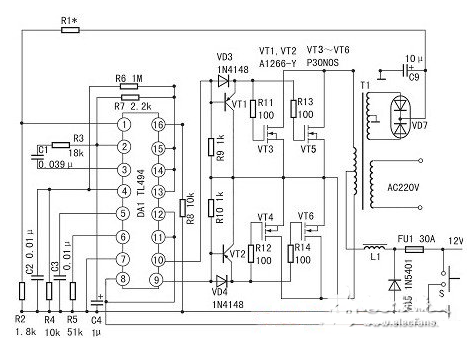

400W大功率穩壓逆變器電路
驅動控制電路 ：TL494 的第 8、11 腳為內部驅動輸出三極管集電極，第 12 腳為其前級供電端，此三端通過開關 S 控制 TL494 的啟動與停止。當 S1 關斷時，TL494 無輸出脈沖，開關管 VT4－VT6 無電流。S1 接通時，此三腳電壓值為蓄電池的正極電壓。第 9、10 腳為內部驅動級三極管發射極，輸出兩路時序不同的正脈沖。第 14 腳輸出 5V 基準電壓，使第 13 腳有 5V 高電平，控制門電路，觸發器輸出兩路驅動脈沖，用于推挽開關電路。
主變電路 ：由 VT1、VT2、VD3、VD4 構成灌電流驅動電路，驅動兩路各兩只 60V/30A 的 MOSFET 開關管，再經升壓變壓器 T1 耦合輸出約 235V 的交流（方波）電壓。如需提高輸出功率，每路可采用 3－4 只開關管并聯應用，電路不變。
穩壓電路 ：第 1、2 腳構成穩壓取樣、誤差放大系統，正相輸入端 1 腳輸入逆變器次級取樣繞組整流輸出的 15V 直流電壓，經 R1、R2 分壓，使第 1 腳在逆變器正常工作時有近 4.7－5.6V 取樣電壓。反相輸入端 2 腳輸入 5V 基準電壓（由 14 腳輸出）。當輸出電壓降低時，1 腳電壓降低，誤差放大器輸出低電平，通過 PWM 電路使輸出電壓升高。
過壓保護電路 ：第 15 腳外接 5V 電壓，成為誤差放大器反相輸入的基準電壓，以和同相輸入端 16 腳構成高電平保護輸入端。當?shù)?16 腳輸入＞5V 時，可通過穩壓作用降低輸出電壓，或關斷驅動脈沖而實現保護。但在它激逆變器中輸出超壓的可能性幾乎沒有，故該電路中第 16 腳未用，改由電阻 R8 接地。
1000W 逆變器工作原理及電路圖
工作原理 ：該功率逆變器電路將提供非常穩定的 “方波” 輸出電壓。操作頻率由電位器決定，通常設置為 60Hz?？梢允褂酶鞣N “現成的” 變壓器，或者自行定制變壓器以獲得最佳效果。
電路圖細節 ：額外的 MOS 管可以并聯以獲得更高的功率。建議在電源線上安裝 “保險絲” 并始終連接 “負載”，同時接通電源。保險絲額定電壓為 32 伏，每 100 瓦輸出應大約為 10 安培。電源引線必須足夠重，以處理此高電流消耗。適當?shù)纳崞鲬?yīng)該用在 MOSFET 上，以確保良好的散熱性能。

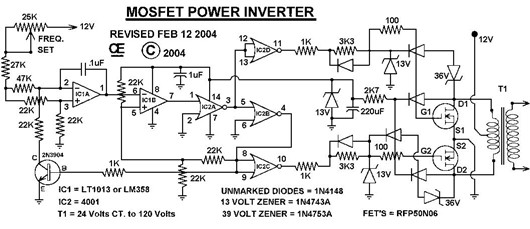

1000W 逆變器電路圖
