TVS二極管選型-參數
瞬態電壓抑制二極管（Transient Voltage Suppressor）簡稱TVS，是一種二極管形式的高效能保護器件。

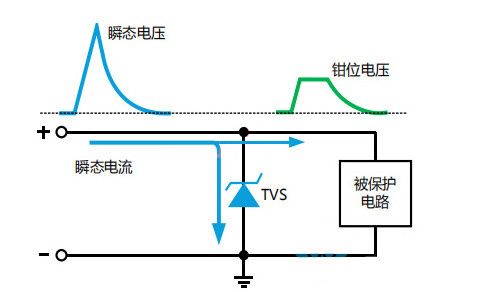

當TVS 二極管的兩極受到反向瞬態高能量沖擊時，它能以10的負12次方秒量級的速度，將其兩極間的高阻抗變?yōu)榈妥杩?，吸收高達數千瓦的浪涌功率，使兩極間的電壓箝位于一個預定值，有效地保護電子線路中的精密元器件，免受各種浪涌脈沖的損壞。
由于它具有響應時間快、瞬態功率大、漏電流 低、擊穿電壓偏差 、箝位電壓較易控制、無損壞極限、體積小等優點。
廣泛應用于計算機系統、通訊設備、交/直流電源、汽車、電子鎮流 器、家用電器、儀器儀表（電度表）、RS232/422/423/485、I/O、LAN、ISDN、ADSL、USB、MP3、PDAS、GPS、CDMA、GSM、
數字照相機的保護、共模/差模保護、RF 耦合/IC 驅動接收保護、電機電磁波干擾抑制、聲頻/視頻輸入、傳感器/變速 器、工控回路、繼電器、接觸器噪音的抑制等各個領域。
TVS瞬態抑制二極管（Transient Voltage Suppressors），用于保護易受干擾的電路免遭高浪涌、高電壓、靜電放電、電感負載開關、感應雷等沖擊和威脅。
在電路中，TVS往往是“隱藏”的，直到一個瞬態事件出現時，才起作用。TVS二極管種類繁多、峰值脈沖功率200W-30000W、封裝形式多樣、型號齊全。
在電路保護應用中，需要根據電路保護需求來確定型號，這就涉及到了TVS二極管選型這個問題。
在TVS二極管選型之前，必先讀懂TVS二極管參數，才能開啟TVS二極管選型之旅。

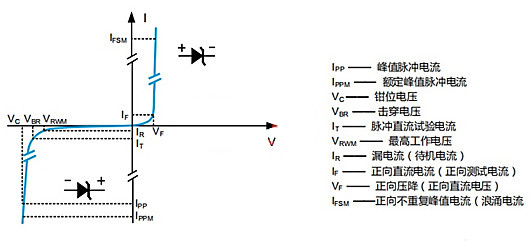

1）VRWM 截止電壓，IR 漏電流
VRWM：截止電壓， TVS的最高工作電壓，可連續施加而不引起TVS 劣化或損壞的最大的直流電壓或交流峰值電壓。
在VRWM 下，TVS 認為是不工作的，即是不導通的。
IR：漏電流，也稱待機電流。在規定溫度和最高工作電壓條件下，流過TVS 的最大電流。TVS 的漏電流一般是在截止電壓下測量，對于某一型號TVS，IR 應在規定值范圍內。
2）VBR 擊穿電壓
VBR：擊穿電壓，指在V-I 特性曲線上，在規定的脈沖直流電流IT或接近發生雪崩的電流條件下測得TVS 兩端的電壓。對于低壓TVS，由于漏電流較大，所以測試電流選取的IT較大。
3）IPP 峰值脈沖電流 ，VC 鉗位電壓
IPP：峰值脈沖電流，給定脈沖電流波形的峰值。TVS 一般選用10/1000μs 電流波形。
VC：鉗位電壓，施加規定波形的峰值脈沖電流IPP 時，TVS 兩端測得的峰值電壓。
IPP 及VC 是衡量TVS 在電路保護中抵抗浪涌脈沖電流及限制電壓能力的參數，這兩個參數是相互聯系的。對于TVS 在防雷保護電路中的鉗位特性，可以參考VC這個參數。
對于相同型號TVS，在相同IPP下的VC 越小，說明TVS 的鉗位特性越好。TVS 的耐脈沖電流沖擊能力可以參考IPP，同型號的TVS，IPP越大，耐脈沖電流沖擊能力越強。
4）結電容
TVS二極管的結電容一般在幾十皮法至幾十納法。對于同一功率等級的TVS，其電壓越低，電容值越大。在一些通信線路中，尤其要關注TVS的結電容。
5）封裝形式
TVS二極管的功率從封裝形式上也可以體現，封裝體積越小，其功率一般也越小，因?yàn)門VS管的芯片面積直接決定了TVS 的功率等級。
電路工程師可根據電路設計及測試要求選擇合適封裝的TVS器件。目前，業內提供的TVS二極管封裝形式有：SOD-123、SMA /DO-214AC、SMB/DO-214AA、SMC/DO-214AB、DO-218A、DO-41、DO-15、DO-201、R/P-600等。
