目前在我國偏遠的山區及農村，電網電壓極不穩定，而且電壓普遍偏低，有的電網電壓只有 120V 左右。在這樣的電網中，電視機及其它家用電器就無法正常使用了。市場上雖有較多的穩壓器，但使用起來效果并不怎么好，且售價較高。為了解決這一問題，特設計了一臺造價不高、元器件易購的穩壓器。

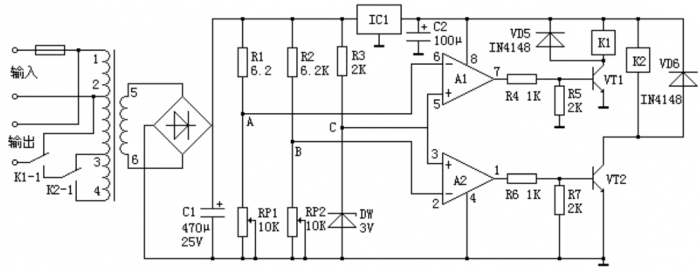

電路原理如下圖所示。
市電從變壓器的 1、2 頭輸入，3、4 頭為自耦調壓抽頭，5、6 頭為控制電路的電源及取樣抽頭。市電電壓正常時，因 C 點電壓始終為 3V（即 R1 降壓 DW 穩壓所得），A、B 點均大于 3V，故 A1、A2 輸出低電平；當市電電壓下降時，5、6 頭的電壓也隨之下降，A 點電壓也跟著下降，當 A 點電壓下降到低于 3V 時，A1 輸出高電平，使三極管 V1 飽和導通，繼電器 K1 吸合，將調壓器輸出調于 1、3 頭；當市電電壓繼續下降時，同理B 點電壓低于3V時，（VA<VB），A2 輸出高電平，使 V2 飽和導通，K2 吸合，將調壓器輸出調于 1、4 頭 ，以達到自耦升壓之目的。
反之，如果電壓升高時，B 點電壓也隨之升高，當 B 點電壓高于 3V 時，A2 輸出低電平，V2 截止，H2 釋放，輸出端調至 1、3 頭；當市電電壓繼續升高時，A 點電壓高于 3V，A1 輸出低電平，V1 截止，K1 釋放，輸出端調至 1、2 頭。A1、A2 為運算放大器，在這里作電壓比較器用；IC1 為三端穩壓塊，它為運算放大器及繼電器提供供電電源；VD5、VD6為保護二極管。
在元器的件選擇上，IC1 選用 LM78L06；A1、A2 選用 LM358；VT1、VT2 選用 9013；繼電器選用 4123、電壓為 6V；DW 選用 3V 穩壓管；VD1～VD4 選用 1N4007，VD6 選用 1N4148；變壓器的鐵芯選用的是 E 型 24 鐵芯，也可根據實際情況選用，線圈參數為：1～2 用 0.22mm 漆包線繞1800圈 ；2～3用0.27mm漆包線繞 400圈 ；3～4用0.27mm漆包線繞850圈 ，5～6 用 0.21mm漆包線繞 145 圈；其它元件參數可按圖中所標注選用。
另外，本穩壓器應安裝在金屬機殼內，并具有較好的散熱孔，在電路裝配完成后將 RP1 及 RP2調至最大阻值，用調壓器將輸入電壓調至 180V，然后調 RP1 將 A 點電壓調整在 2.9V，此時 A1 輸出高電平，V1 導通，繼電器 K1 吸合，將輸出端自動調至 1、3 頭，輸出電壓為 220V左右；然后再調調壓器使輸入電壓為 140V（此時輸出電壓為 180V），調整 RP2，使 B 點電壓為 2.9V，此時 A2 輸出高電平，V2 導通，繼電器 K2 吸合，將輸出端自動調至 1、4 頭 ，使輸出電壓再次升高到 220V 左右。按圖中所給數據，在電網電壓低至 120V 時，電視機仍能正常收看。需要說明的是：由于繼電器的吸合電流大于釋放電流，輸出電壓會有一定的誤差，需要反復調整 RP1 和 RP2，以達到最佳狀態。
