一、pnp三極管的結構造型
晶體三極管是半導體的基本器材之一，主要作用是電流放大的作用，主要是電子電路的核心元件，它的功能就是電流放大和開關的作用;主要結構是半導體的基本片上制作兩個相近的PN結，然后再將正塊半導體分成三部分組成。
pnp三極管工作原理
二、pnp三極管的工作原理
晶體三極管按照材料可以分為以下兩種，分別是鍺管和硅管，不管哪一種的結構形式，而我們使用最多的就是硅NPN和鍺PNP兩種三極管，其工作原理主要的是利用的半導體之間的連接進行集電工作。
對三極管放大作用的理解，切記一點：能量不會無緣無故的產生，所以，三極管一定不會產生能量，?但三極管厲害的地方在于：它可以通過小電流控制大電流。?放大的原理就在于：通過小的交流輸入，控制大的靜態直流。
假設三極管是個大壩，這個大壩奇怪的地方是，有兩個閥門，一個大閥門，一個小閥門。小閥門可以用人力打開，大閥門很重，人力是打不開的，只能通過小閥門的?水力打開。所以，平常的工作流程便是，每當放水的時候，人們就打開小閥門，很小的水流涓涓流出，這涓涓細流沖擊大閥門的開關，大閥門隨之打開，洶涌的江水?滔滔流下。如果不停地改變小閥門開啟的大小，那么大閥門也相應地不停改變，假若能嚴格地按比例改變，那么，完美的控制就完成了。
在這里，Ube就是小水流，Uce就是大水流，人就是輸入信號。當然，如果把水流比為電流的話，會更確切，因?yàn)槿龢O管畢竟是一個電流控制元件。
如果某一天，天氣很旱，江水沒有了，也就是大的水流那邊是空的。管理員這時候打開了小閥門，盡管小閥門還是一如既往地沖擊大閥門，并使之開啟，但因?yàn)闆]有水流的存在，所以，并沒有水流出來。這就是三極管中的截止區。
飽和區是一樣的，因?yàn)榇藭r(shí)江水達到了很大很大的程度，管理員開的閥門大小已經沒用了。如果不開閥門江水就自己沖開了，這就是二極管的擊穿。
在模擬電路中，一般閥門是半開的，通過控制其開啟大小來決定輸出水流的大小。沒有信號的時候，水流也會流，所以，不工作的時候，也會有功耗。
而在數字電路中，閥門則處于開或是關兩個狀態。當不工作的時候，閥門是完全關閉的，沒有功耗。

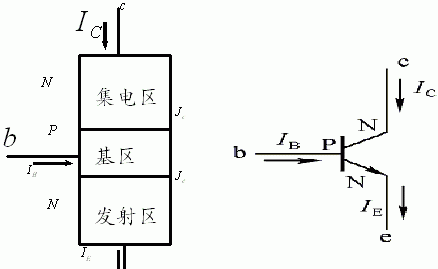

晶體三極管是一種電流控制元件。發射區與基區之間形成的PN結稱為發射結，而集電區與基區形成的PN結稱為集電結。晶體三極管按材料分常見的有兩種：鍺管?和硅管。而每一種又有NPN和PNP兩種結構形式，使用最多的是硅NPN和PNP兩種，兩者除了電源極性不同外，其工作原理都是相同的，三極管工作在放大?區時，三極管發射結處于正偏而集電結處于反偏，集電極電流Ic受基極電流Ib的控制，Ic的變化量與Ib變化量之比稱作三極管的交流電流放大倍數β(β=ΔIc/ΔIb，Δ表示變化量。)在實際使用中常常利用三極管的電流放大作用，通過電阻轉變?yōu)殡妷悍糯笞饔谩?img alt="pnp三極管工作原理" src="http://www.xamrdj.com/uploadfile/2021/0629/20210629054159277.jpeg" style="width: 500px; height: 463px;" />
pnp三極管工作原理
以上就是關于pnp三極管工作原理的相關介紹。
